KL56系列立车楔式动力卡盘
发布时间：2017/11/4 9:50:14 共阅4621次
KL56系列立车楔式动力卡盘，适用于全功能数控立式车床，防水防尘能力优异，性能稳定。

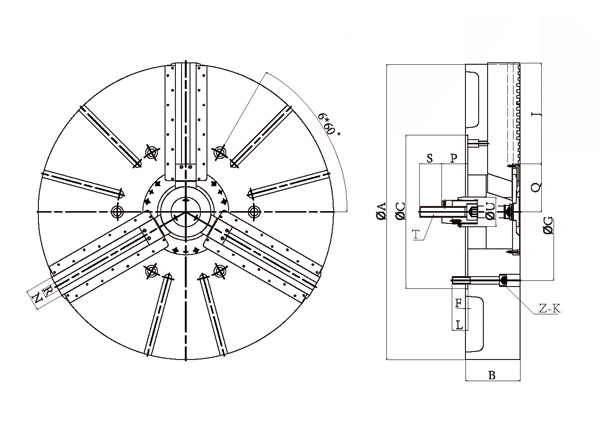

| 型号／规格 MODEL/SIZE |
A | B | C | F | G | J | z-k | L | N | P | Q | R | T | U | |||
| MAX | MIN | MAX | MIN | ||||||||||||||
| KL56 | 1000 | 1000 | 185 | 520 | 8 | 463.6 | 345 | 6-M24 | 40 | 80 | 133 | 88 | 160 | 144 | 30 | M36 | 100 |
| 1250 | 1250 | 185 | 520 | 8 | 463.6 | 470 | 6-M24 | 40 | 80 | 133 | 88 | 160 | 144 | 30 | M36 | 100 | |
| 1400 | 1400 | 185 | 520 | 8 | 463.6 | 545 | 6-M24 | 40 | 80 | 133 | 88 | 160 | 144 | 30 | M36 | 100 | |
| 1600 | 1600 | 200 | 720 | 8 | 647.6 | 640 | 6-M30 | 50 | 80 | 133 | 88 | 168.5 | 149 | 30 | M36 | 100 | |
| 2000 | 2000 | 240 | 720 | 8 | 647.6 | 840 | 6-M30 | 50 | 80 | 133 | 88 | 168.5 | 149 | 30 | M36 | 100 | |
| 型号/规格 MODEL/SIZE |
楔心套行程(mm) PLUNGER STROKE | 卡爪行程(直径) (mm) JAW STROKE | 许用拉力 (kgf) MAX. PULL FORCE |
最大夹紧力(kgf) MAX.GRIPPING FORCE | 最高转速 (r.p.m) MAX. SPEED | 配用油缸 MATCHING CYLINDER | |
| KL56 | 1000 | 50 | 32 | 12000 | 30000 | 450 | P24250 |
| 1250 | 50 | 32 | 12000 | 30000 | 400 | P24250 | |
| 1400 | 50 | 32 | 12000 | 30000 | 350 | P24250 | |
| 1600 | 60 | 39 | 12000 | 30000 | 300 | P24250 | |
| 2000 | 60 | 39 | 12000 | 30000 | 200 | P24250 | |
注：表中( )数值只适用于软卡爪卡盘
