KZW53-D系列外圆配气大行程前置气动卡盘
发布时间：2017/11/4 9:45:35 共阅4681次
气缸内置，驱动力通过斜楔机构传递。工作稳定可靠。在加工期间，卡盘通过双作用单向阀保持压力。只有在主轴停止时，压缩空气才能通过配气盘和配气圈供给。卡爪具有快移和夹紧行程
配气盘的两种安装定位方式：
1、通过固定轴承和防转支架，安装简便，但必须及时调整和润滑固定轴承以保证配气盘处于正确位置。
2、使用配气盘支架，卡盘与配气盘不接触。虽然安装调整略微复杂，但维护保养方便经济。

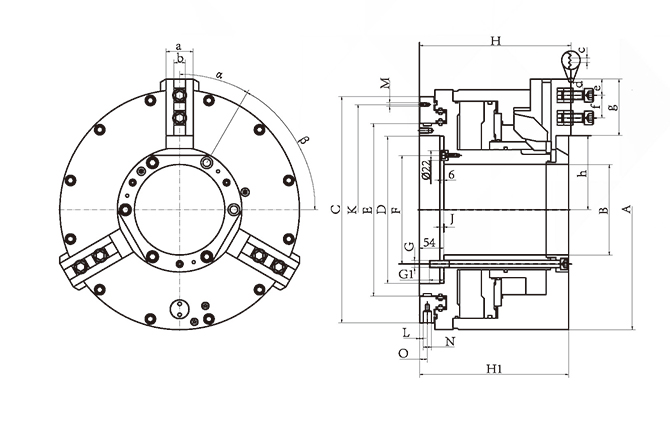

| 型号/规格 MODEL/SIZE | A | B | C | DH6 | E | F | G | G1 | H | H1 | J | K | L | M | N(Inch) | O | |
| KZW53-D | 450D-120 | 450 | 120 | 440 | 270 | 326.5 | 160 | M16 | 26 | 310 | 305 | 8 | 410 | 0 | M10 | Rc1/2 | 17 |
| 480D-130 | 480 | 130 | 440 | 270 | 326.5 | 170 | M16 | 26 | 310 | 305 | 8 | 410 | 0 | M10 | Rc1/2 | 17 | |
| 480D-150 | 480 | 150 | 440 | 270 | 326.5 | 190 | M16 | 26 | 310 | 305 | 8 | 410 | 0 | M10 | Rc1/2 | 17 | |
| 530D-200 | 530 | 200 | 500 | 325 | 381 | 240 | M16 | 32 | 335 | 330 | 9 | 465 | 0.5 | M12 | Rc1/2 | 17.5 | |
| 550D-220 | 550 | 220 | 500 | 325 | 381 | 260 | M16 | 32 | 335 | 330 | 9 | 465 | 0.5 | M12 | Rc1/2 | 17.5 | |
| 型号/规格 MODEL/SIZE | a | b | c | d | e | (最小/最大)f (Min/Max) | g | ( 最小/最大)h (Min/Max) | α° | β° | |
| KZW53-D | 450D-120 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/100 | 132 | 91/111 | 45º | 30º |
| 480D-130 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/108 | 140 | 98/118 | 45º | 30º | |
| 480D-150 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/100 | 132 | 108/126 | 45º | 30º | |
| 530D-200 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/93 | 125 | 136.8/163.8 | 30º | 60º | |
| 550D-220 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/93 | 125 | 146.8/173.8 | 30º | 60º | |
| 型号/规格 MODEL/SIZE | 通孔直径 (mm) THRU-HOLE DIAMETER | 卡爪行程 (mm) PER JAW STROKE |
工作压力(bar) （最小/最大） OPERARING PRESSURE (bar) (MIN/MAX) |
活塞面积 (cm²) PISION AREA |
夹紧力- 使用压力 6bar(KN) CLAMPING FORCE-OPERATING PRESSURE AT 6BAR |
最高转速 (r.p.m) MAX. SPEED | 空气消耗量 -压力6bar （L） AIR CONSUMPTION -JAW STROKE AT 6 BAR |
重量 （不含卡爪） （kg） WEIGHT (WITHOUT TOP JAWS） |
转动惯量 （kg.•.m²） MOMENT OF INERTIA |
|
| KZW53-D | 450D-120 | 120 | 13+7 | 3/10 | 908 | 136 | 1000 | 29 | 250 | 6.9 |
| 480D-130 | 130 | 13+7 | 3/10 | 1070 | 160 | 900 | 34 | 280 | 9 | |
| 480D-150 | 150 | 13+7 | 3/10 | 995 | 149 | 900 | 32 | 280 | 9 | |
| 530D-200 | 200 | 20+7 | 3/10 | 1100 | 165 | 800 | 41 | 352 | 14.2 | |
| 550D-220 | 220 | 20+7 | 3/10 | 1160 | 174 | 700 | 43 | 371 | 16.5 | |
