KZ53-D系列大行程前置气动卡盘
发布时间：2017/11/4 9:41:49 共阅2670次
气缸内置，驱动力通过斜楔机构传递。工作稳定可靠。
配气盘固定于主轴箱上，只有在主轴停止时，压缩空气才能通过配气盘和配气圈供给。
在加工期间，卡盘通过双作用单向阀保持压力。
卡爪具有快移和夹紧行程

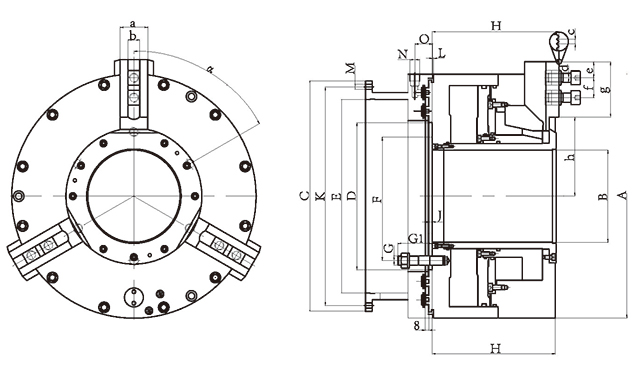

| 型号/规格 MODEL/SIZE | A | B | C | DH6 | E | F | G | G1 | H | H1 | J | K | L | M | N(Inch) | O | ||||
| KZ53-D | 530D-200 | 530 | 200 | / | 320 | / | 280 | M20 | 75 | 267 | 275 | 7 | / | 2 | / | Rc1/2 | 39 | |||
| 630D-250 | 630 | 250 | / | 400 | / | 360 | M20 | 90 | 290 | 298 | 7 | / | 2 | / | Rc1/2 | 39 | ||||
| 735D-355 | 735 | 355 | / | 520 | / | 460 | M24 | 90 | 300 | 308 | 7 | / | 2 | / | Rc1/2 | 39 | ||||
| 型号/规格 MODEL/SIZE | a | b | c | d | e | (最小/最大)f (Min/Max) |
g | (最小/最大)h (Min/Max) |
α° | |||||||||||
| KZ53-D | 530D-200 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/78 | 120 | 146.6/172 | 6×60º | ||||||||||
| 630D-250 | 70 | 25.5 | 3/32×90º | M20 | 16 | 38/98 | 140 | 174.6/200 | 6×60º | |||||||||||
| 735D-355 | 70 | 25.5 | 3/32×90º | M20 | 16 | 38/99 | 140 | 227.6/253 | 6×60º | |||||||||||
| 型号/规格 MODEL/SIZE | 通孔直径(mm) THRU-HOLE DIAMETER |
卡爪行程(mm) PER JAW STROKE |
工作压力(bar) （最小/最大） OPERARING PRESSURE (bar) (MIX/MAN) |
活塞面积 (cm²) PISION AREA |
夹紧力-使用压力 6bar(KN) CLAMPING FORCE-OPERATING PRESSURE AT 6 BAR |
最高转速(r.p.m) MAX. SPEED |
空气消耗量 -压力6 bar（L）AIR CONSUMPTION /JAW STROKE AT 6 BAR |
重量 （不含卡爪） （kg） WEIGHT (WITHOUT TOP JAWS） |
转动惯量 （kg•.m²）MOMENT OF INERTIA |
|
| KZ53-D | 530D-200 | 200 | 16.9+8.5 | 3/7 | 1254 | 158 | 800 | 50 | 314 | 13.5 |
| 630D-250 | 250 | 16.9+8.5 | 3/7 | 1546 | 200 | 700 | 61 | 500 | 30 | |
| 735D-355 | 355 | 16.9+8.5 | 3/7 | 2073 | 250 | 580 | 82 | 625 | 54 | |
注：表中 “/”为用户定制尺寸，具体请与我公司联系。
Note：The “/” in the above table is customer specified, please contact us for detail.
