KZW53-D-RF系列外圆配气大行程前置气动卡盘
发布时间：2017/11/4 9:28:48 共阅4506次
□ 气缸内置，驱动力通过斜楔机构传递。工作稳定可靠。在加工期间，卡盘通过双作用单向阀保持压力。只有在主轴完全停止时，压缩空气才能通过配气盘和配气圈供给。卡爪具有快移和夹紧行程
□ 配气盘的安装和定心调整通过固定于主轴箱端面的配气盘支架实现，保证与旋转的卡盘不存在任何接触。为提高操作安全，可根据用户要求增加压力和夹紧行程监控装置。

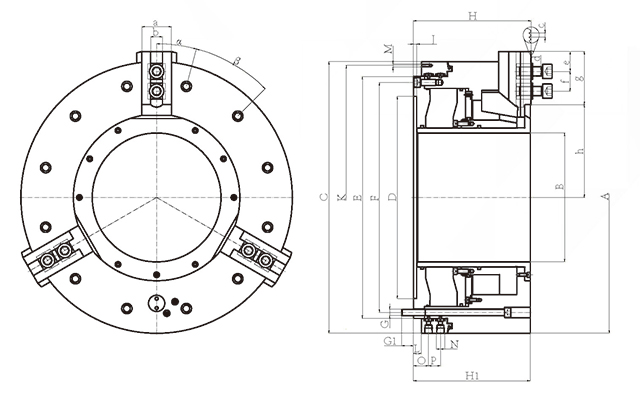

.jpg)
| 型号/规格 MODEL/SIZE | A | B | C | DH6 | E | F | G | G1 | H | H1 | J | K | L | M | N (Inch) | O | p | |
| KZW53-D-RF | 460D-181 | 467 | 181 | 467 | 310 | 400 | 374 | M12 | 25 | 240 | 238 | 8 | 448 | 20 | 6×M8 | Rc3/8 | 37 | 26 |
| 570D-205 | 570 | 205 | 570 | 415 | 500 | 474 | M12 | 25 | 282 | 280 | 8 | 550 | 20 | 6×M8 | Rc3/8 | 37 | 26 | |
| 570D-230 | 570 | 230 | 570 | 415 | 500 | 474 | M12 | 25 | 282 | 280 | 8 | 550 | 20 | 6×M8 | Rc3/8 | 37 | 26 | |
| 605D-275 | 605 | 275 | 605 | 450 | 535 | 508 | M12 | 25 | 282 | 280 | 8 | 585 | 20 | 6×M8 | Rc3/8 | 37.5 | 30 | |
| 685D-325 | 685 | 325 | 685 | 510 | 610 | 580 | M16 | 30 | 297 | 295 | 8 | 666 | 20 | 6×M8 | Rc1/2 | 38 | 30 | |
| 800D-375 | 800 | 375 | 800 | 600 | 735 | 700 | M16 | 33 | 305 | 300 | 9 | 780 | 25 | 6×M10 | Rc1/2 | 45 | 30 | |
| 1000D-550 | 1000 | 550 | 1000 | 700 | 920 | 880 | M20 | 40 | 335 | 300 | 10 | 980 | 20 | 6×M10 | Rc1/2 | 38 | 32 | |
| 型号/规格 MODEL/SIZE | a | b | c | d | e | (最小/最大)f (Min/Max) |
g | (最小/最大)h (Min/Max) |
α° | β° | |
| KZW53-D-RF | 460D-181 | 57 | 25.5 | 3/32×90º | M20 | 16 | 38/69 | 106 | 122/142 | 20º | 9×40º |
| 570D-205 | 57 | 25.5 | 3/32×90º | M20 | 16 | 38/100 | 140 | 145.6/171 | 15º | 12×30º | |
| 570D-230 | 57 | 25.5 | 3/32×90º | M20 | 16 | 38/87 | 127.5 | 158/183.4 | 15º | 12×30º | |
| 605D-275 | 57 | 25.5 | 3/32×90º | M20 | 16 | 38/76 | 117 | 181/206.4 | 15º | 12×30º | |
| 685D-325 | 70 | 25.5 | 3/32×90º | M20 | 16 | 38/92 | 134 | 208.6/234 | 15º | 12×30º | |
| 800D-375 | 75 | 30 | 3/32×90º | M24 | 20 | 47/118 | 168 | 232.6/258 | 15º | 12×30º | |
| 1000D-550 | 75 | 32 | 3/32×90º | M24 | 20 | 47/112 | 166 | 328.6/354 | 15º | 12×30º | |
| 型号/规格 MODEL/SIZE | 通孔直径 (mm) THRU-HOLE DIAMETER | 卡爪行程 (mm) PER JAW STROKE |
工作压力(bar) （最小/最大） OPERARING PRESSURE (bar) (MIN/MAX) |
活塞面积 (cm²) PISION AREA |
夹紧力- 使用压力 6bar(KN) CLAMPING FORCE-OPERATING PRESSURE AT 6BAR |
最高 转速 (r.p.m) MAX. SPEED | 空气消耗量 -压力6bar（L） AIR CONSUMPTION -JAW STROKE AT 6 BAR |
重量 （不含卡爪） （kg） WEIGHT (WITHOUT TOP JAWS） |
转动惯量 （kg.•m²） MOMENT OF INERTIA |
|
| KZW53-D-RF | 460D-181 | 181 | 13+7 | 3/10 | 592 | 105 | 1100 | 22 | 195 | 10 |
| 570D-205 | 205 | 16.9+8.5 | 3/10 | 1004 | 180 | 1000 | 47.5 | 340 | 16.4 | |
| 570D-230 | 230 | 16.9+8.5 | 3/10 | 895 | 160 | 1000 | 42.5 | 325 | 16.1 | |
| 605D-275 | 275 | 16.9+8.5 | 3/10 | 954 | 171 | 800 | 45.5 | 360 | 19 | |
| 685D-325 | 325 | 16.9+8.5 | 3/10 | 1181 | 200 | 700 | 56 | 483 | 36 | |
| 800D-375 | 375 | 15+10.4 | 3/10 | 1498 | 195 | 600 | 70 | 712 | 72 | |
| 1000D-550 | 550 | 15+10.4 | 3/10 | 1710 | 287 | 400 | 71 | 1150 | 185 | |
