KFW53-RF系列外圆配气前置浮动气动卡盘
发布时间：2017/11/3 11:14:24 共阅4463次
气缸内置，驱动力通过斜楔机构传递。工作稳定可靠。在加工期间，卡盘通过双作用单向阀保持压力。只有在主轴完全停止时，压缩空气才能通过配气盘和配气圈供给。
配气盘的安装和定心调整通过固定于主轴箱端面的配气盘支架实现，保证与旋转的卡盘不存在任何接触。
用于直管或弯管的端头加工，可以自定心夹紧直管，当管端弯曲时与可伸缩尾座上的定心卡盘配合采用卡爪浮动夹紧。仅适用外圆夹紧。

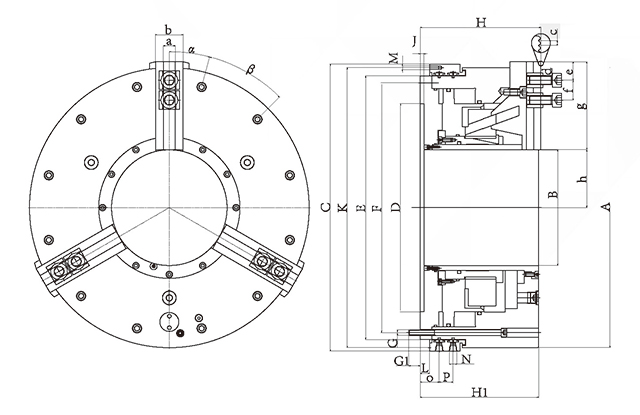

| 型号/规格 MODEL/SIZE |
A | B | C | DH6 | E | F | G | G1 | H | H1 | J | K | L | M | N (Inch) | O | P | |
| KFW53 -RF | 570-200 | 575 | 200 | 575 | 415 | 520 | 490 | M12 | 25 | 264 | 256 | 8 | 560 | 20 | 6×M8 | Rc3/8 | 41 | 30 |
| 605-250 | 605 | 250 | 620 | 450 | 570 | 540 | M12 | 25 | 264 | 256 | 8 | 605 | 20 | 6×M8 | Rc3/8 | 41 | 30 | |
| 650-275 | 650 | 275 | 650 | 480 | 595 | 565 | M12 | 25 | 264 | 256 | 8 | 635 | 20 | 6×M8 | Rc3/8 | 41 | 30 | |
| 700-325 | 710 | 325 | 710 | 530 | 655 | 620 | M16 | 25 | 264 | 256 | 8 | 695 | 20 | 6×M8 | Rc1/2 | 41 | 30 | |
| 型号/规格 MODEL/SIZE |
a | b | c | d | e | f (Min/Max) | g | h (Min/Max) | α° | β° | |
| KFW53 -RF | 570-200 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/168 | 200 | 84.5/100.5 | 15º | 12×30º |
| 605-250 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/158 | 190 | 109/125 | 15º | 12×30º | |
| 650-275 | 60 | 25.5 | 3/32×90º | M20 | 16 | 38/168 | 200 | 122/138 | 15º | 12×30º | |
| 700-325 | 70 | 25.5 | 3/32×90º | M20 | 16 | 38/170 | 202 | 147/163 | 15º | 12×30º | |
| 型号/规格 MODEL/SIZE | 通孔直径 (mm) Thru-Hole Diameter |
卡爪行程 (直径) (mm) JAW STROKE |
卡爪浮动量（mm） Compensating Stroke |
工作压力(bar) (最小/最大) Operaring Pressure (Bar) (Mix/Max) |
活塞面积（cm2） Pision Area |
夹紧力-使用压力 6bar(KN) Clamping Force- Operating Pressure at 6bar |
最高转速（r.p.m） Max.Speed |
|
| KFW53 -RF | 570-200 | 200 | 16 | ±4 | 3/10 | 1311 | 120 | 900 |
| 605-250 | 250 | 16 | ±4 | 3/10 | 1502 | 150 | 800 | |
| 650-275 | 275 | 16 | ±4 | 3/10 | 1597 | 180 | 700 | |
| 700-325 | 325 | 16 | ±4 | 3/10 | 1788 | 200 | 600 | |
