KZW53系列 前置楔式气动卡盘
发布时间:2009/9/9 16:08:23 共阅6079次
KZW53系列前置楔式气动卡盘采用外园配气,具有通孔大、刚性好、精度高、安装方便等特点,是石油行业粗长管件加工的理想夹具。使用时两台卡盘分别装在主轴的前、后端,可以同时使用,也可以单独使用,而且夹紧力可调,因此允许采用较大的切削用量。

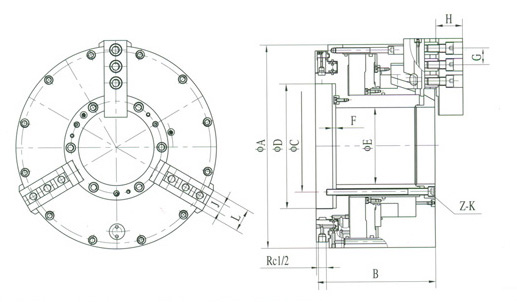

型号/规格 MODEL/SIZE |
A | B | C | D | E | F | G | H | J | L | Z-K | |
KZW53 |
450 |
450 | 298 | 160 | 270 | 120 | 8 | 43 | 80 | 25.5 | 60 | 6-M16 |
530 |
530 | 315 | 240 | 325 | 200 | 9 | 43 | 80 | 25.5 | 60 | 6-M16 | |
580 |
580 | 320 | 265 | 380 | 240 | 9 | 43 | 80 | 25.5 | 70 | 6-M16 |
型号/规格 MODEL/SIZE |
楔心套行程(mm) PLUNGER STROKE |
卡爪行程(半径) |
使用气压 |
供气压力为6bar时夹紧力(kgf) |
最高转速 (r.p.m) MAX. SPEED |
|
KZW53 |
450 |
40 | 13 | 3~8 | 10500 | 1000 |
530 |
44 | 14.3 | 3~8 | 13000 | 900 | |
580 |
45 | 14.5 | 3~8 | 17500 | 700 |
