KZ53系列 前置楔式气动卡盘
发布时间：2009/9/9 16:07:32 共阅6310次
KZ53系列前置楔式气动卡盘采用端面配气具有通孔大、刚性好、精度高等特点，是石油行业粗长管件加工的理想夹具。使用时两台卡盘分别装在主轴的前、后端，可以同时使用，也可以单独使用，而且夹紧力可调，因此允许采用较大的切削用量。

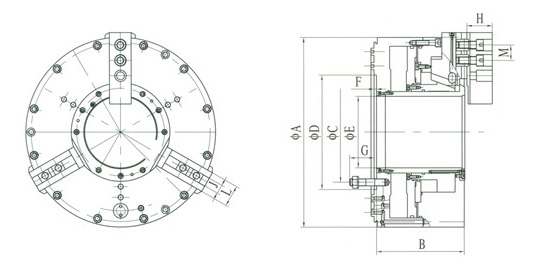

| 型号／规格 MODEL/SIZE |
A | B | C | D | E | F | G | H | J | L | M | Z-K | |
|
KZ53 |
500 |
500 | 230 | 280 | 320 | 160 | 7 | 75 | 70 | 25.5 | 60 | 43 | 6-M16 |
|
530 |
530 | 245 | 280 | 320 | 200 | 7 | 75 | 70 | 25.5 | 60 | 43 | 6-M20 | |
|
580 |
580 | 255 | 340 | 400 | 240 | 7 | 75 | 70 | 25.5 | 60 | 43 | 6-M24 | |
|
750 |
735 | 300 | 460 | 520 | 355 | 7 | 90 | 90 | 25.5 | 70 | 43 | 6-M24 | |
| 型号/规格 MODEL/SIZE |
楔心套行程 (mm) PLUNGER STROKE |
卡爪行程(半径) (mm) JAW STROKE |
使用气压 (bar) OPERATING PRESSURE |
供气压力为6bar时夹紧力(kgf) GRIPPING FORCE at 6 bar |
最高转速 (r.p.m) MAX. SPEED |
|
|
KZ53 |
500 |
42 | 15 | 3～8 | 12000 | 1000 |
|
530 |
44 | 16 | 3～8 | 13500 | 900 | |
|
580 |
45 | 16.5 | 3～8 | 17500 | 700 | |
|
750 |
50 | 16.2 | 3～8 | 24000 | 600 | |
